交联剂
crosslinking agent
化学名称：1,3,5-三(三甲氧基硅丙基)异氰脲酸酯

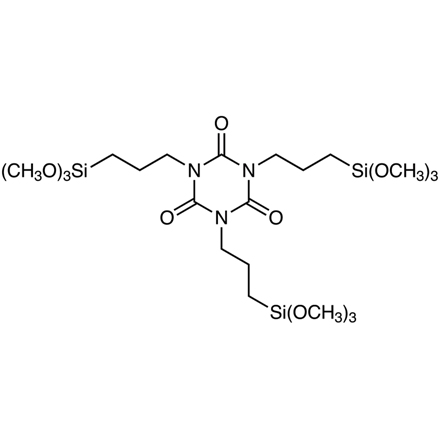

结构式：
商品名：JN590
通用名：TMSIC
分子式：C21H45N3O12Si3
分子量：615.851
CAS号：26115-70-8
性状：溶于大多数有机溶剂，遇水水解。
功能用途：
（一）粘接性能突出
针对塑料、玻璃、铝、钢等传统难粘基材，能显著提升粘接强度，且在湿热老化等严苛环境后仍能保持稳定粘接效果。
（二）热稳定性优异
可在 200°C 下保持热稳定性，适配热熔胶高温加工（如熔融、涂布）及终端产品可能面临的持续高温工况，解决常规硅烷在高温下易分解、挥发导致粘接失效的问题。
（三）低挥发性与高沸点
230°C（0.05mmHg）的高沸点特性，使其在热熔胶高温应用场景中挥发损失少，能更充分地发挥粘合促进作用，避免因硅烷流失导致的粘接性能下降。
（四）树脂兼容性广
与多数热熔胶树脂（如 EVA、聚酰胺、聚酯等）及 SPUR+ 预聚体等密封胶基体树脂具有良好兼容性，无需大幅调整配方即可添加使用，降低应用门槛。
（五）对弹性体性能影响小
低碱性及分散的烷氧基结构设计，使其在密封胶配方中添加后，不会显著影响产品的弹性体特性（如高伸长率、低模量），兼顾粘接性与柔韧性。
| 结构特征 | 对应系统优势 |
|---|---|
| 高浓度三甲氧基硅基 | 为塑料、玻璃、铝、钢等多种基材提供有效粘接，形成稳定的界面结合 |
| 异氰脲酸酯化学结构 |
|
依赖热熔胶类型：EVA 热熔胶推荐 1.00% 添加量；聚酰胺热熔胶推荐 1.00%~1.50% 添加量；聚酯热熔胶需根据具体配方调整，建议 0.50%~1.50% 范围内测试；
核心原则：需针对具体使用的热熔胶体系进行配方优化，确保粘接性能与热熔胶原有加工性能（如粘度、固化速度）匹配。
JN590凭借“高粘接效率 + 耐热稳定性 + 低挥发性 + 树脂兼容性广” 的核心优势，在 SPUR+ 预聚体密封胶和高温热熔胶应用中表现突出。其独特的异氰脲酸酯结构与高浓度三甲氧基硅基组合，
既解决了难粘基材（塑料、金属、玻璃）的粘接问题，又能保持产品的柔韧性和力学稳定性，尤其适合对粘接强度、耐热性、柔韧性有综合要求的高端应用场景。
质量指标：
| 项目 | 指标 |

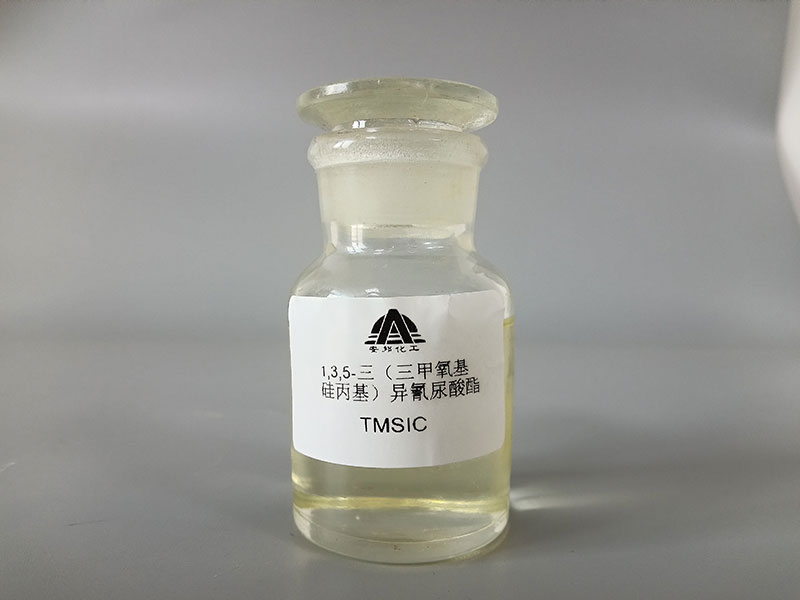

| 外观 | 透明液体 |
| 密度（25℃） | 1.170 |
| 粘度 | 95cSt |
| 闪点，Pensky-Martens密封杯(ASTM D93) | 102℃ |
| 沸点(760mmHg) | >150°C |
| HMA类型 | JN590添加量 | 拉伸强度psi (mPa) | 100%模量psi (mPa) | 伸长率 % | 撕裂强度lb/in (N/mm) |
|---|---|---|---|---|---|
| EVA热熔胶 | 0% | 469 (3.23) | 468 (3.23) | 96 | 198 (34.7) |
| 0.50% | 435 (3.00) | 434 (3.00) | 93 | 168 (24.4) | |
| 1.00% | 597 (4.12) | 591 (4.07) | 88 | 204 (35.7) | |
| 1.50% | 476 (3.28) | 476 (3.28) | 95 | 184 (32.2) | |
| 聚酰胺热熔胶 | 0% | 473 (3.26) | 380 (2.62) | 56 | 240 (42.0) |
| 0.50% | 434 (3.00) | 434 (3.00) | 45 | 210 (36.8) | |
| 1.00% | 705 (4.86) | - | 62 | 263 (46.1) | |
| 1.50% | 679 (4.68) | 753 (5.19) | 60 | 269 (47.1) |
包装贮存：25kg塑料桶、190kg标准钢桶及IBC吨装桶。室内避光存放，保持通风、阴凉、干燥。确保桶盖密封良好、能有效隔绝空气，空气中的水分会与之反应，进而导致其导致水解、聚合和变质。
宣传页、挂画下载：
